3.ADSL相關名詞
不對稱數字用戶線ADSL
    ADSL-Asymmetric Digital Subscriber Line，不對稱數字用戶線。ADSL業務采用DMT調制方式和不對稱的數據傳輸形式進行業務傳輸。其中上行頻帶為26kHz-138kHz，傳輸速率最大可達640kbit/s，下行頻帶為138kHz-1.104MHz，傳輸速率最大可達8Mbit/s，不對稱的意思就是表明上下行速率不同。
離散多音調制技術DMT
    DMT-Discrete Multi Tone Modulation，離散多音調制技術，可以理解為同時采用不同頻率載波信道來同時傳送信息，DMT接收機同時接收所有的信道，并解調每一載波承載的信息。DMT采用4.3125kHz的整數倍頻率作為子載波，每一子載波依據信噪比大小，調制的0-15比特信息。
信噪比SNR
    SNR-Singal Noise Rate，信噪比。表示信道中，信號功率與噪聲功率的比值。
最大速率、快速通道數據速率、交織通道數據速率
    Maxium Bitrates-最大速率。
    Fast Bitrates-快速通道數據速率。
    Interleave Bitrates-交織通道數據速率。
上行速率Upstream Rate
    Upstream Rate-上行速率，包括上行快速快速通道數據速率和上行交織通道數據速率。目前的ADSL只支持其中一種方式，即要么采用快速方式，要么采用交織方式，不能兩種同時使用。
下行速率Downstream Rate
    Downstram Rate-下行速率，包括下行快速快速通道數據速率和下行交織通道數據速率。目前的ADSL只支持其中一種方式，要么采用快速方式，要么采用交織方式，不能兩種同時使用。
噪聲容限Noise Margin
    Noise Margin-噪聲容限。為了保證信道參數微小變化以及線路噪聲的變化不會影響ADSL業務的穩定，人為的調低線路速率，以提高信道的信噪比，提高抗干擾能力。
衰減Attenuation
    Attenuation-衰減，分為上行通道衰減和下行通道衰減。上行通道衰減表示為上行發送信號經線路傳輸，與到達局端ADSL接收端的信號的差值(dB)。下行通道衰減表示為下行發送信號經線路傳輸，與到達局端ADSL接收端的信號的差(dB)。
輸出功率Outpower
    Outpower-輸出功率，分為上行端口輸出功率和下行端口輸出功率，即遠端MODEM發送信號功率和局端ADSL端口發送信號功率。下行發送信號最大功率為20dBm，上行發送信號最大功率為12.5dBm。
4.ADSL應用測試

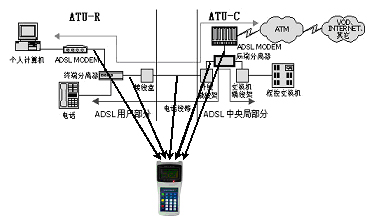

4.1線路參數及廣域網PING測試
對于現場開通ADSL2＋業務的用戶進行“開通測試”，主要測試內容包括：
● 可仿真ATU-R進行ADSL2＋線路參數測試，如ADSL2＋快速信道比特率、交織碼比特率、
信噪比容限、線路衰減、輸出功率、線路標準、幀結構類型，比特分布圖等；
● ISP PING測試、ISP仿真登陸等。

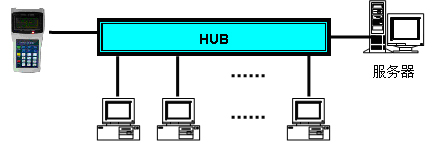

4.2局域網PING測試
對局域網進行PING測試，根據響應時間和數據丟失率，判斷與所PING的IP地址的連接成功與否，連接效果、速度如何，并可判斷IP地址的有效性，確認LAN工作是否正常（在無計算機情況下）。

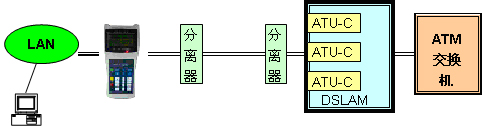

4.3MODEM仿真測試
    利用儀表的MODEM仿真功能，替換用戶的ADSL2＋調制解調器，通過局域網中的計算機工作站或服務器，進行ISP仿真登陸，檢驗用戶端ADSL2＋ MODEM的性能。

4.4萬用表測試
萬用表測試包括環路電阻測試、絕緣電阻測試和線路電壓，線路電容測試。
●  線路絕緣電阻測試和電壓測試，線路電容測試的接線圖如下：

●  環路電阻和線路長度估算測試的接線圖如下：

4.5電話連通性能測試

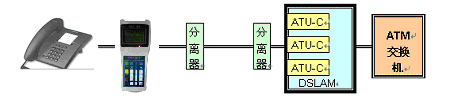

    儀表內置分離器，可外接電話，驗證用戶電話連通性能，連線圖如下：

5.ADSL常見故障分析處理
5.1不能上網，不能打電話
故障分析
此類故障一般可定位為線路故障或用戶終端（ADSL2＋ MODEM）故障。
故障處理
將儀表設置為MODEM仿真模式，替換用戶的ADSL2＋MODEM，通過局域網中的計算機工作站或服務器，進行ISP仿真登陸，檢驗用戶端ADSL2＋MODEM的性能。
☆ 更換另一條ADSL2＋線路或DSLAM DSL端口。
☆ 檢查ADSL2＋線路上是否有別的設備并在上面。
☆ 檢查連至分離器的電話線和電話線接頭接觸是否良好。
☆ 如故障沒有解決，請通知112測量臺，排除線路故障，恢復電話業務之后，再檢查上網業務。
5.2能上網，但上網速度慢
①故障分析
   網速慢一般是因為線路問題，線路較長、線路噪聲較大以及用戶線質量不好等因素。如果儀表測試的線路連接速率較高，則不是線路問題，可能是寬帶接入服務器端口沒有擴容。如果網速已經達到端口限制速率，則是由于端口速率受限所致。
②故障處理
   利用儀表的“線路參數”功能，查看該端口連接速率、線路衰減和輸出功率。
   通過數據網管查看物理連接速率以及端口速率是否被限制等內容。
   通過網管檢查寬帶接入服務器的設置。
5.3ADSL線路連接時好時壞
①故障分析
  一般情況是線路有誤碼，說明線路質量不好、線路較長、線路噪聲過大或線路接觸不良等原因導致高頻衰減過大。
②故障處理
利用儀表“線路參數”測試功能，觀測線路參數結果及誤碼情況，判斷故障類型。
■判斷線路是否超過3KM。
■檢查MODEM前端是否接有其它語音設備，必要時可拆除這些設備。
■如有安裝分離器，檢查分離器安裝是否正確。
■檢查入戶線接頭、電話線插頭是否接觸可靠。檢查線路質量。
■更換另一條ADSL線路或端口，看是否有同樣現象。
■分析112的外線測試數據。
